Univerzalni elektronički strojevi za ispitivanje

Koje su osnovne komponente elektroničkih univerzalnih strojeva za ispitivanje?

Univerzalni elektronički strojevi za ispitivanje su visoko integrirana ispitna oprema koja se široko koristi za ispitivanje mehaničkih svojstava materijala. Njihove osnovne komponente uključuju mjerne ćelije, pogonske sustave, upravljačke sustave, sustave za prikupljanje podataka i ispitne uređaje.

Merne ćelije: Merne ćelije ključne su komponente elektroničkih univerzalnih strojeva za ispitivanje, odgovorne za mjerenje sile primijenjene na ispitni materijal u stvarnom vremenu. Oni su obično senzori za mjerenje naprezanja, koji fizičku deformaciju pretvaraju u električne signale. Odabir mjerne ćelije ovisi o njezinom mjernom rasponu, točnosti, osjetljivosti i karakteristikama ispitnog materijala. Uobičajeni senzori uključuju senzore sile (mjerne ćelije) i senzore momenta.

Pogonski sustav: Pogonski sustavi obično se sastoje od motora, kugličnog vijaka i linearnog pogonskog mehanizma. Njihova primarna funkcija je generiranje glatkog, podesivog pomaka opterećenja kroz motor, pokrećući platformu za utovar ili učvršćenje uzorka. Elektronički univerzalni strojevi za ispitivanje obično koriste servo motore ili koračne motore za kontrolu brzine gibanja, omogućujući stroju za ispitivanje izvođenje različitih testova kao što su napetost, kompresija i savijanje pod preciznom kontrolom.

Upravljački sustav: Upravljački sustav obično se sastoji od računala i ugrađenog kontrolera. Kontroler prima podatke od mjernih ćelija i senzora pomaka i kontrolira radno stanje motora. Osnovna funkcija kontrolnog sustava je precizno reguliranje procesa ispitivanja prema postavljenim parametrima (kao što su brzina zatezanja i brzina povećanja sile). Moderni elektronički univerzalni strojevi za ispitivanje obično su opremljeni naprednim softverom za upravljanje koji podržava različite prilagođene načine ispitivanja, kao što je ispitivanje istezanja konstantnom brzinom, ispitivanje konstantnim naprezanjem i cikličko opterećenje.

Sustav za prikupljanje podataka: Sustav za prikupljanje podataka prikuplja signale iz mjernih ćelija i senzora pomaka i pretvara ih u podatke koji se mogu analizirati. Sustav za prikupljanje podataka mora imati visoku preciznost prikupljanja signala i mogućnosti obrade u stvarnom vremenu kako bi se osigurala točnost rezultata ispitivanja. Sustav se također može povezati s vanjskim računalom za prikaz testnih podataka u stvarnom vremenu i generiranje testnih izvješća.

Ispitna naprava: Ispitna naprava je uređaj koji se koristi za učvršćivanje ispitnog materijala ili uzorka, sprječavajući njihovo klizanje ili lomljenje tijekom ispitivanja i osiguravajući točnost podataka ispitivanja. Dizajn učvršćenja treba optimizirati na temelju specifičnog materijala i vrste testa koji se ispituje. Uobičajena učvršćenja uključuju učvršćenja na napetost, učvršćenja na kompresiju i učvršćenja na savijanje.

Koordinirani rad svake komponente osigurava da elektronički univerzalni strojevi za ispitivanje mogu izvesti precizna i pouzdana ispitivanja u različitim radnim uvjetima. Prilikom projektiranja i odabira odgovarajućeg modela ispitnog stroja, ključno je razmotriti zahtjeve kompatibilnosti i točnosti ovih komponenti.

Kako odabrati mjernu ćeliju za elektroničke univerzalne strojeve za ispitivanje?

Merne ćelije ključne su komponente elektroničkih univerzalnih strojeva za ispitivanje. Oni mjere sile koje se primjenjuju na materijal i pretvaraju te fizikalne veličine u električne signale za obradu u sustavu upravljanja i sustavu za analizu podataka. Prilikom odabira prikladne mjerne ćelije potrebno je uzeti u obzir više faktora kako bi se osigurala točnost i pouzdanost ispitivanja. Za tvrtke kao što je Zhejiang Yiyu Instrument Equipment Co., Ltd., koja je specijalizirana za razvoj i proizvodnju opreme za mehaničko ispitivanje, odabir prave mjerne ćelije ključan je za osiguranje performansi opreme za ispitivanje.

Mjerni raspon: Mjerni raspon mjerne ćelije jedan je od najvažnijih parametara pri odabiru iste. Maksimalno opterećenje senzora treba odrediti na temelju materijala koji se ispituje i očekivane sile. Na primjer, za vlačno ispitivanje metala visoke čvrstoće, mjerni raspon senzora treba prilagoditi veća opterećenja; za meke materijale kao što su filmovi i guma, preporučuje se manji raspon mjerenja. Univerzalni elektronički strojevi za ispitivanje tvrtke Zhejiang Yiyu Instrument Equipment Co., Ltd. obično nude više opcija mjernih ćelija kako bi zadovoljili različite potrebe kupaca za mehaničkim ispitivanjem materijala.

Točnost i osjetljivost: Točnost mjerne ćelije izravno utječe na točnost rezultata ispitivanja. Zhejiang Yiyu Instrument Equipment Co., Ltd. obraća posebnu pozornost na točnost i osjetljivost svojih mjernih ćelija tijekom istraživanja i razvoja i proizvodnje, koristeći napredne tehnologije kako bi se osigurala preciznost svake mjerne ćelije. Na primjer, mjerne ćelije tvrtke Zhejiang Yiyu Instrument Equipment Co., Ltd. podvrgavaju se rigoroznoj kalibraciji, što im omogućuje da reagiraju na minute promjena sile i točno bilježe vrijednosti sile tijekom opterećenja. Nadalje, visoko osjetljive mjerne ćelije posebno su važne pri testiranju savitljivih materijala ili tankih filmova, učinkovito hvatajući suptilne mehaničke promjene.

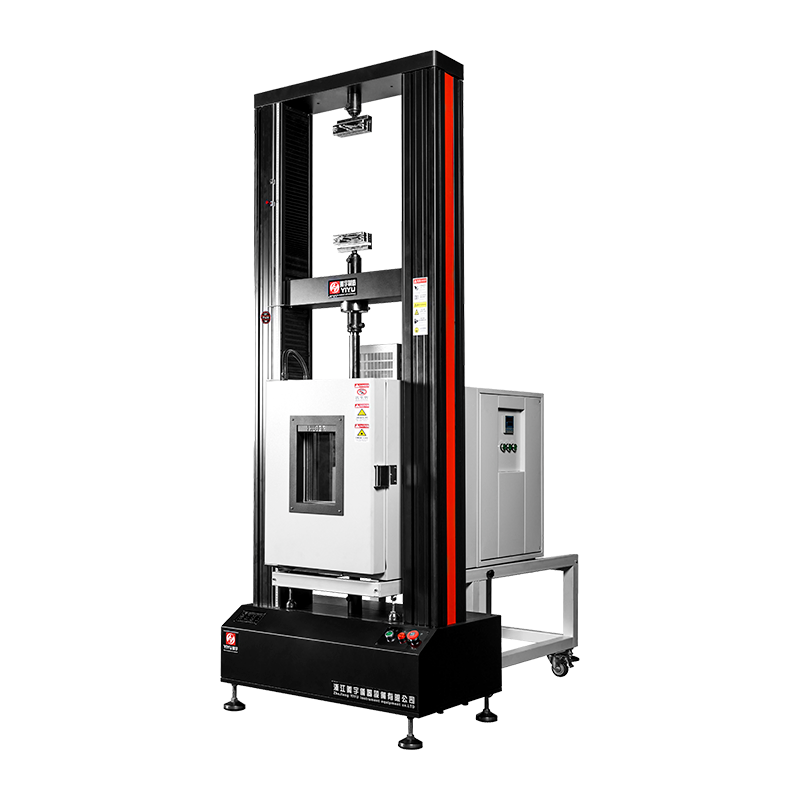

Kompatibilnost s temperaturom i okolišem: U nekim specijaliziranim ispitnim okruženjima, mjerne ćelije zahtijevaju snažnu prilagodljivost okolišu, posebno pri testiranju na visokim ili niskim temperaturama, osiguravajući stabilne performanse mjerenja. Merne ćelije Zhejiang Yiyu Instrument Equipment Co., Ltd. izrađene su od materijala otpornih na visoke temperature i koroziju, čime se osigurava izvrsna izvedba u različitim uvjetima okoline. Posebno u ispitivanju zamora kompozitnih ili metalnih materijala, visoka prilagodljivost okolišu ključna je za osiguranje točnosti senzora u složenim radnim uvjetima.

Kompatibilnost i kalibracija: Kompatibilnost senzora opterećenja s kontrolnim sustavom ispitnog stroja ključna je. Zhejiang Yiyu Instrument Equipment Co., Ltd. elektronički univerzalni strojevi za ispitivanje i senzori opterećenja dizajnirani su imajući na umu potpunu kompatibilnost sustava, omogućujući besprijekornu integraciju s različitim sustavima upravljanja i sustavima za prikupljanje podataka, osiguravajući točne i stabilne podatke. Nadalje, svi senzori prolaze rigorozne postupke kalibracije kako bi se osigurala dugoročna stabilnost i visoka točnost.

Trajnost i stabilnost: Trajnost i dugoročna stabilnost senzora opterećenja ključni su čimbenici koje treba uzeti u obzir pri njihovom odabiru. Zhejiang Yiyu Instrument Equipment Co., Ltd. strogo kontrolira materijale i procese koji se koriste u proizvodnji senzora opterećenja kako bi se osigurala trajnost i dugoročna stabilnost. Senzori visoke kvalitete održavaju visoku točnost tijekom čestih testiranja i dugotrajnog rada te se mogu prilagoditi različitim zahtjevima mehaničkog ispitivanja.

Iskorištavajući svoje prednosti u tehnološkom istraživanju i razvoju, proizvodnji opreme i postprodajnim uslugama, Zhejiang Yiyu Instrument Equipment Co., Ltd. nudi širok raspon opcija senzora opterećenja visoke kvalitete, pomažući kupcima da odaberu senzor koji najbolje odgovara njihovim specifičnim potrebama. Odabirom prave mjerne ćelije kupci mogu osigurati točne i pouzdane rezultate ispitivanja pri provođenju ispitivanja mehaničkih svojstava na metalima, nemetalima i kompozitnim materijalima.

Kako koristiti elektroničke univerzalne ispitne strojeve za ispitivanje materijala naprezanjem?

Ispitivanje naprezanjem i deformacijom jedna je od temeljnih primjena elektroničkih univerzalnih strojeva za ispitivanje. Pomaže inženjerima i istraživačima da razumiju mehanička svojstva materijala, kao što su modul elastičnosti, granica razvlačenja, vlačna čvrstoća i istezanje.

Priprema uzorka: Prije provođenja ispitivanja naprezanjem i deformacijom mora se pripremiti uzorak koji zadovoljava specifikacije. Veličinu i oblik uzorka treba odabrati na temelju relevantnih standarda ili zahtjeva ispitivanja. Na primjer, vlačni uzorci za metale obično imaju standardni kružni ili pravokutni poprečni presjek. Standardizirano ispitivanje materijala obično se temelji na međunarodnim standardima kao što su ISO i ASTM. Za dobivanje točnih rezultata ključno je osigurati da dimenzije uzorka zadovoljavaju zahtjeve ispitivanja.

Instalacija uzorka: Uzorak se montira na učvršćenje elektroničkog univerzalnog stroja za ispitivanje. Odabir i ugradnja učvršćenja su ključni. Uvjerite se da je uzorak sigurno fiksiran na opremu tijekom ispitivanja kako biste spriječili klizanje ili labavljenje zbog nepravilnih učvršćenja. Učvršćenje bi također trebalo biti prilagodljivo različitim materijalima i metodama ispitivanja, kao što su napetost, kompresija ili savijanje.

Postavljanje parametara ispitivanja: Prije početka ispitivanja morate postaviti parametre ispitnog stroja, uključujući brzinu ispitivanja (napetost ili stopa kompresije), metodu opterećenja, način ispitivanja (npr. ispitivanje konstantnom brzinom napetosti ili konstantnom brzinom deformacije) i učestalost prikupljanja podataka. Kontrolni sustav stroja za testiranje obično nudi unaprijed postavljene načine rada i automatizirane značajke, omogućujući korisnicima odabir odgovarajuće konfiguracije na temelju njihovih potreba za testiranjem.

Prikupljanje podataka i analiza: Nakon početka ispitivanja, elektronički univerzalni strojevi za ispitivanje bilježe silu primijenjenu na uzorak i pomak uzorka u stvarnom vremenu. Podaci prikupljeni kontrolnim sustavom omogućuju izračun naprezanja (sila/prvobitna površina presjeka) i deformacije (pomak/originalna duljina) u stvarnom vremenu. Krivulja naprezanje-deformacija je ključna komponenta mehaničkih svojstava materijala, koja pokazuje reakciju materijala na opterećenje. Oblik krivulje može se koristiti za izvođenje ključnih podataka kao što su raspon elastičnosti materijala, granica razvlačenja, krajnja čvrstoća i točka loma.

Tumačenje rezultata: Analizom testnih podataka korisnici mogu odrediti ključna mehanička svojstva materijala. Na primjer, početni pravocrtni dio krivulje predstavlja elastičnu fazu materijala, a njegov nagib je modul elastičnosti materijala. Granica tečenja označava prijelaz iz elastične deformacije u plastičnu deformaciju. Krajnja čvrstoća je maksimalno opterećenje koje materijal može izdržati. Točka loma označava mjesto gdje se materijal lomi.

Ispitivanje naprezanja i istezanja ne samo da procjenjuje osnovna mehanička svojstva materijala, već također omogućuje proučavanje njegovih performansi u različitim okruženjima kroz različite metode opterećenja i uvjete ispitivanja. Ovi podaci imaju važnu primjenu u odabiru materijala, dizajnu proizvoda i kontroli kvalitete.
